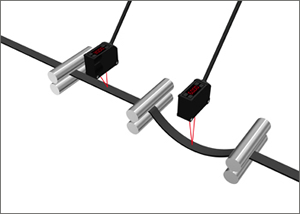

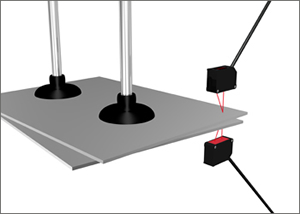

| 型號 |
模擬電流型 |
CD22-15A(電纜式)
CD22-15AM12(M12接頭式) |
CD22-35A(電纜式)
CD22-35AM12(M12接頭式) |
CD22-100A2(電纜式)
CD22-100AM122(M12接頭式) |
| 模擬電壓型 |
CD22-15V(電纜式)
CD22-15VM12(M12接頭式) |
CD22-35V(電纜式)
CD22-35VM12(M12接頭式) |
CD22-100V(電纜式)
CD22-100VM122(M12接頭式) |
| RS485通訊型 |
CD22-15-485M12(M12接頭式)
CD22-15-485C(M8接頭式) |
CD22-35-485M12(M12接頭式)
CD22-35-485C(M8接頭式) |
CD22-100-485M122(M12接頭式)
CD22-100-485M122(M8接頭式) |
| 測量中心距離 |
15mm |
35mm |
100mm |
| 測量範圍 |
±5mm |
±15mm |
±50mm |
| F.S.（滿量程） |
10mm |
30mm |
100mm |
| 光源 |
介質·波長 |
紅色半導體雷射 波長：655nm |
| 最大輸出 |
390μW |
1mW |
| 雷射等級 |
IEC/JIS |
CLASS1 |
CLASS2 |
| FDA |
Class Ⅱ |
| 光斑大小 |
0.5×0.7 mm |
0.45×0.8 mm |
0.6×0.7 mm |
| 線性精度 |
±0.1% F.S. |
| 分辨率 |
1μm |
6μm |
20μm |
| 採樣週期 |
500μs/1000μs/2000μs/4000μs/AUTO |
| 溫度漂移特性 (參考值) |
±0.02%/℃ F.S. |
±0.05%/℃ F.S. |
| 表示燈 |
雷射工作指示燈(綠色）/歸零設置指示燈(紅色)/
開光量輸出指示燈(橙色)/模式指示燈(紅色) |
| 外部輸入 |
雷射放射停止，外部示教，採樣保持，單脈衝觸發，歸零恢複 |
模擬
輸出 |
電流型 |
4∼20mA,負載電阻：300Ω以下 |
| 電壓型 |
0∼10V,輸出阻抗100Ω |
通訊
機能 |
RS485型 |
RS-485半雙工通信9.6k到1,250kbps |
| 控制輸出 |
集電極開路（NPN/PNP功能內轉換）100mA max./DC30V 殘餘電壓1.8V |
| 電源電壓 |
DC12∼24V ±10% |
| 消耗電流 |
70mA以下 |
| 連接形態 |
M12 5引腳的連介面（帶3m長的電纜線） |
| 保護電路 |
逆接續保護，過電流保護功能 |
環境
參數 |
保護構造 |
IP67（包括電纜連接口） |
使用環境
溫度/濕度 |
-10∼50℃/ 35∼85% RH（無結冰/結霜） |
| 使用周圍照度 |
白熾燈3,000 lx,以下 |
| 耐振動 |
10∼55Hz雙振幅1.5mm、X,Y,Z各方向2個小時 |
| 耐衝擊 |
約50G(500m/s2) X,Y,Z各方向3次 |
| 材質 |
外殼：壓鑄鋁/不銹鋼SUS316 鏡頭板：PPSU 顯示板：PET 電纜線：耐油PVC |
| 重量 |
約60g (包含電纜線） |
